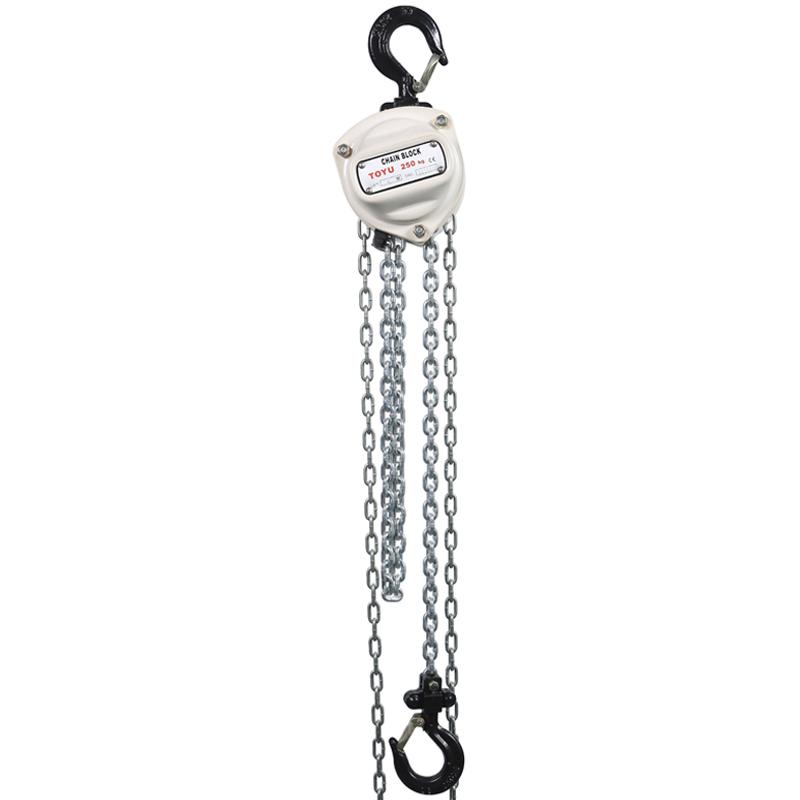

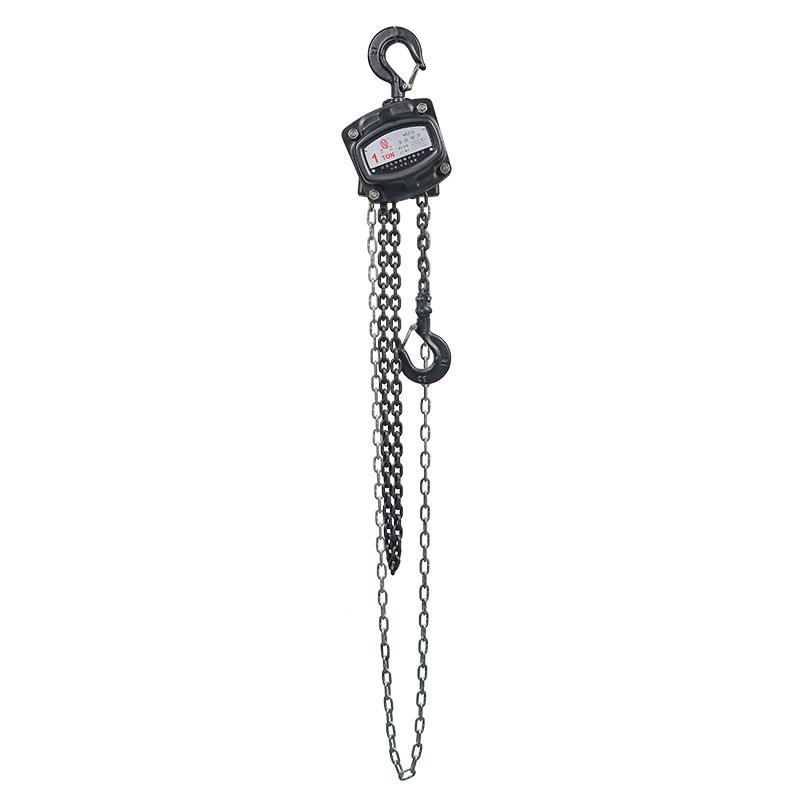

HSZ-D型手拉葫蘆

產品介紹：

額定載重：0.25T-50T

起升高度：2.5米/3米

吊鉤材質：合金鋼吊鉤

鏈條材質：G80錳鋼鏈條

外殼材質：合金鋼罩殼

機械行業標準：JB/T 7334—2016

產品特點：

D型手拉葫蘆特點是外形美觀，采用整體軸承，優化傳動比手拉力更輕。相比V型手拉葫蘆強度更高、運行更平順、手拉力更輕。

1.內部齒輪傳動件均采用20CrMnTi合金鋼和嚴格的滲碳熱處理工藝，相對比傳統工藝增加了齒輪的抗耐磨性；

2.手罩殼采用卷邊加強筋設計，外觀精美，整體機身強度更高，增加手拉鏈運行順暢度；

3.采用高強度G80辰力專利鏈條。

產品用途：

D型手拉葫蘆適用于工廠、礦山、建筑工地、碼頭、船塢、倉庫等用作安裝機器、起吊貨物，尤其對于露天和無電源作業，更顯示出其特性。

注意事項：

1.使用前必須對手拉葫蘆鉤環銷鏈等認真檢查，不合格嚴禁使用。

2.嚴禁重物吊在吊鉤的頂部和用起重鏈條捆扎重物。

3.不可斜拉重物和橫向使用。

4.操作者應站在與手鏈輪同一平面內拽動手鏈條，使手鏈輪沿順時針方向旋轉，即可使重物上升，反向拽動手鏈條，重物即可緩緩下降。

維修保養：

1.手拉葫蘆的起重鏈輪左右軸承的滾柱，可用黃油粘附在已壓裝于起重鏈輪軸頸的軸承內圈上，再裝入墻板的軸承外圈內。

2.手拉葫蘆在安裝制動裝置部分時，注意棘輪齒槽與棘爪爪部嚙合良好，彈簧對棘爪的控制應靈活可靠，裝上手鏈輪后，順時針旋轉手鏈輪，就將棘輪、摩擦片壓緊在制動器座上，逆時針旋轉手鏈輪，棘輪與摩擦片間應留有空隙。

3.為了維護和拆卸方便，手鏈條其中一節系開口鏈(不允許焊死)。

技術參數：

額定載荷Capacity(t)		0.25	0.5	1	1.5	2	3	3	5	10	20	30	50
標準提升高度STANDARD LIFT(m)		2.5	2.5	2.5	2.5	3	3	3	3	3	3	3	3
試驗載荷Running test load(KN)		3.1	6.3	12.5	18.8	25	37.5	37.5	62.5	125	250	375	625
額定手拉力Effort required to lift rated load (ND)		190	262	265	265	272	320	280	358	370	370*2	370*2	370*2
起重鏈行數Strands of load chain		1	1	1	1	1	1	2	2	4	8	12	22
起重鏈直徑Strands of load chain(mm)		4	6	6	7.1	8	10	7.1	10	10	10	10	10
主要尺寸Dimensions(mm)	A	104	126.5	143	148	152	181	156	181	181	192	330	410
	B	100	136	156	182	198	266	214	266	365	630	670	900
	C	230	266	324	392	407	636	465	636	798	890	1000	1950
	D	30	36	40	52	52	60	60	68	85	106	106	170
	K	23	25.5	28	38	38	40	42	50	57	84	84	130
凈重 Net Weight(Kg)		4.2	9.2	11.3	15.6	19	28	23.4	43.2	76.8	160	230	1050
起升高度每增1m增加重量(Kg) Extra weight per metre of extra lift		1	1.7	1.7	2	2.3	3.1	3.1	5.3	9.8	19.6	28.3	50
包裝尺寸 Package size		171514	201619	231820	292222	292222	402524	332521	422824	544930	807234	887840	16013090
